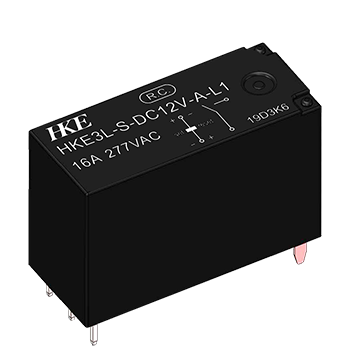

产品型号：HKE3L
超小型、低高度磁保持继电器
外形尺寸：24.0×10.0×15.8mm
20A负载切换能力
高灵敏型产品，线圈功率200mw
符合IEC 60335-1家用电器及类似电器的安全规范
环保产品（符合ROHS)
介质耐压5000V
主要用途：白色家电、智能家居、照明控制 、智能电表
外形尺寸：24.0×10.0×15.8mm
20A负载切换能力
高灵敏型产品，线圈功率200mw
符合IEC 60335-1家用电器及类似电器的安全规范
环保产品（符合ROHS)
介质耐压5000V
主要用途：白色家电、智能家居、照明控制 、智能电表
产品认证：
-
NO.E164730
- 产品参数

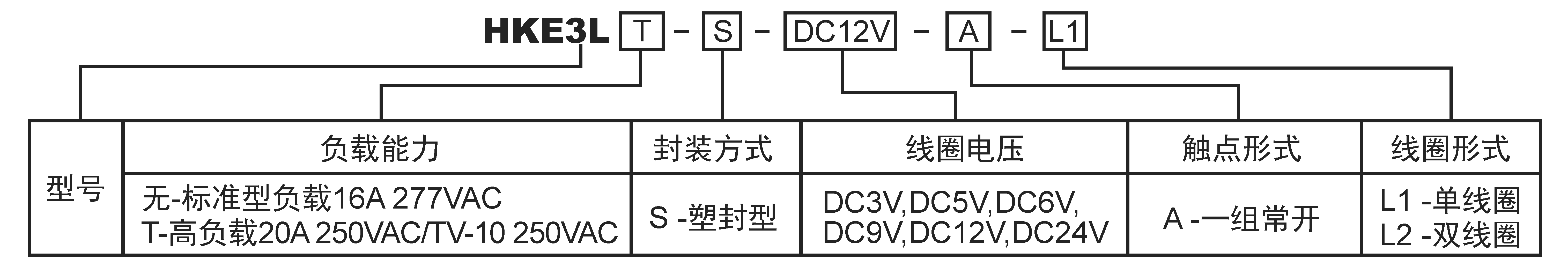

- 命名规则

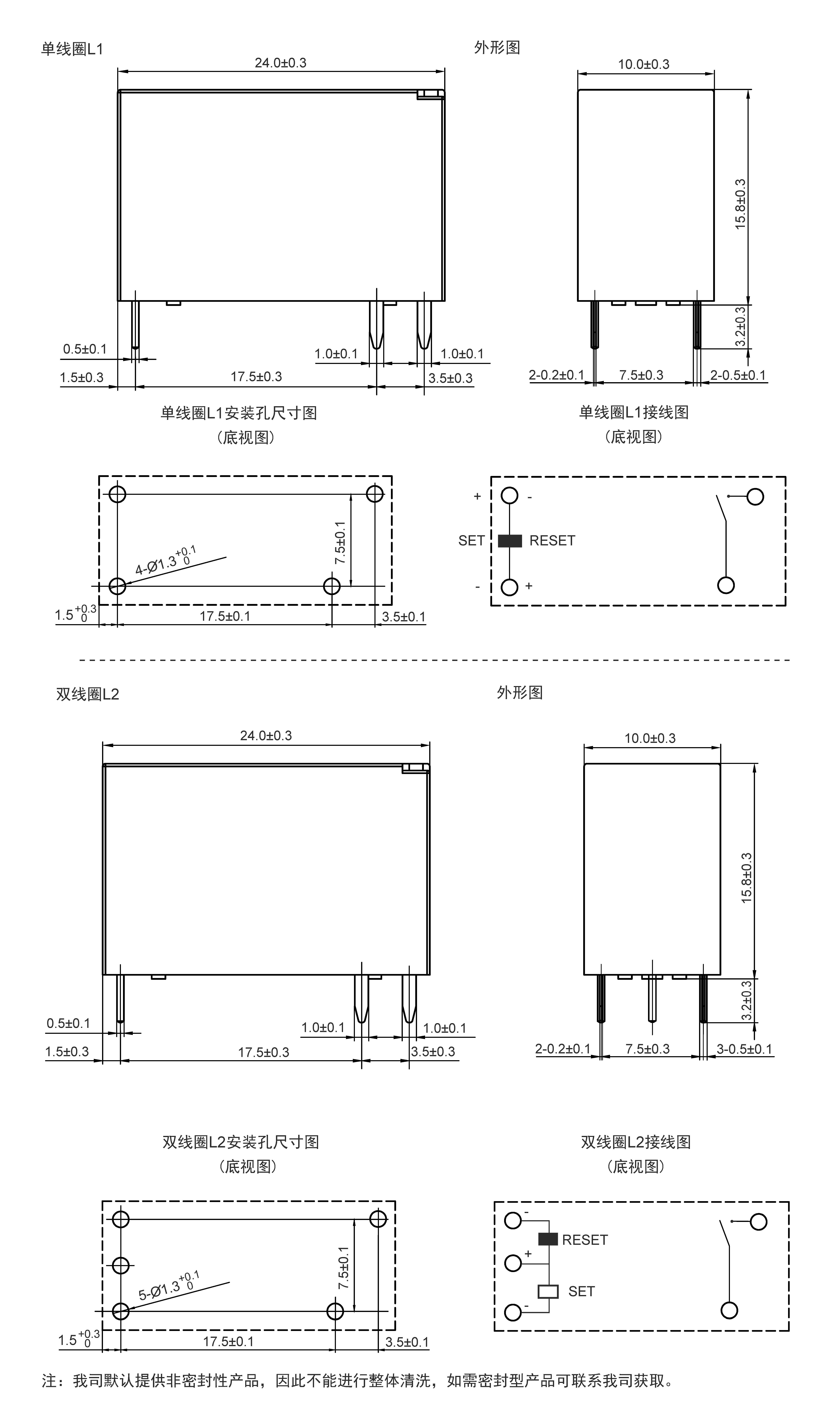

- 外形、接线、安装孔位图
- 产品包装规格
| 产品参数 | |
|---|---|
| 触点形式 | 1A |
| 触点负载 |
HKE3L：16A 277VAC HKE3LT：20A 250VAC TV-10 250VAC |
| 最大切换电压 | 277VAC |
| 最大切换电流 | 20A |
| 最大切换功率 | 5000VA |
| 最小切换电压及电流 | 100mA 5VDC |
| 线圈参数 | |
|---|---|
| 线圈电压 | DC3V,DC5V,DC6V,DC9V,DC12V,DC24V |
| 线圈功率 |
L1(单线圈): 0.2W L2(双线圈): 0.4W |
| 性能参数 | ||
|---|---|---|
| 介质耐压 | 触点与触点间 | 1,000VAC,50/60Hz,1min |
| 触点与线圈间 | 5,000VAC,50/60Hz,1min | |
| 电气寿命（次） |
100000次（16A,通断比1s:9s） 100000次（20A,通断比1s:9s） 25000次（161A/250VAC） |
|
| 环境温度 | -40℃ to +85℃ | |
| 引出端方式 | 印制板式 | |
| 产品包装规格 | |
|---|---|
| 内包装方式 | 25只/管 |
| 总数量（只） | 1000/箱 |
| 纸箱规格（长×宽×高）mm | 314×308×148 |
| 净重（Kg） | 7.0 |
| 毛重（Kg） | 8.7 |
