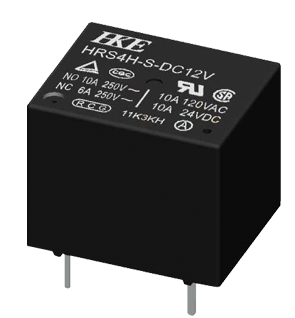

产品型号：HRS4
小型继电器尺寸:19.0×15.5×15.8(mm)具有一组常开、一组常闭和一组转换触点形式TV-5负载UL F级绝缘系统
产品认证：
-
NO.CQC0800202761
-
NO.1063016(LR 109368)
-
NO.50116136
-
NO.E164730
- 产品参数

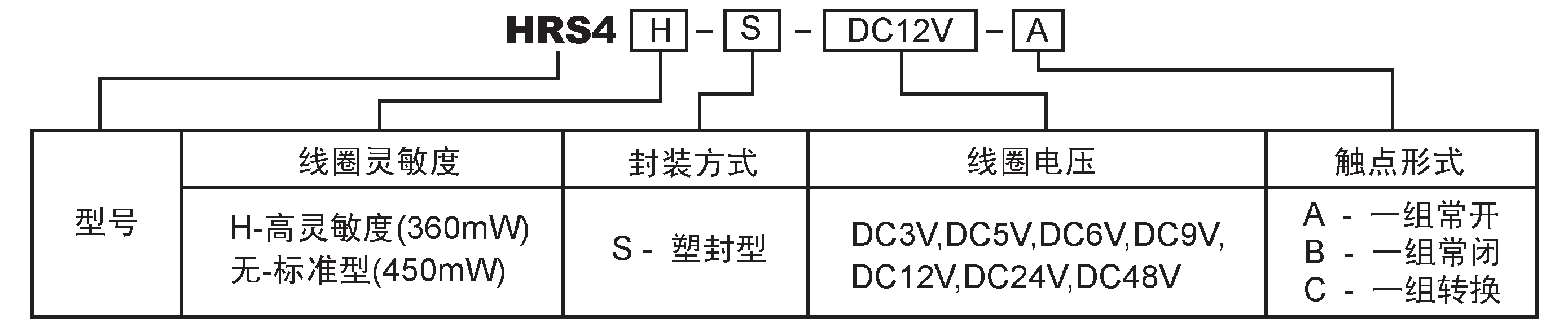

- 命名规则

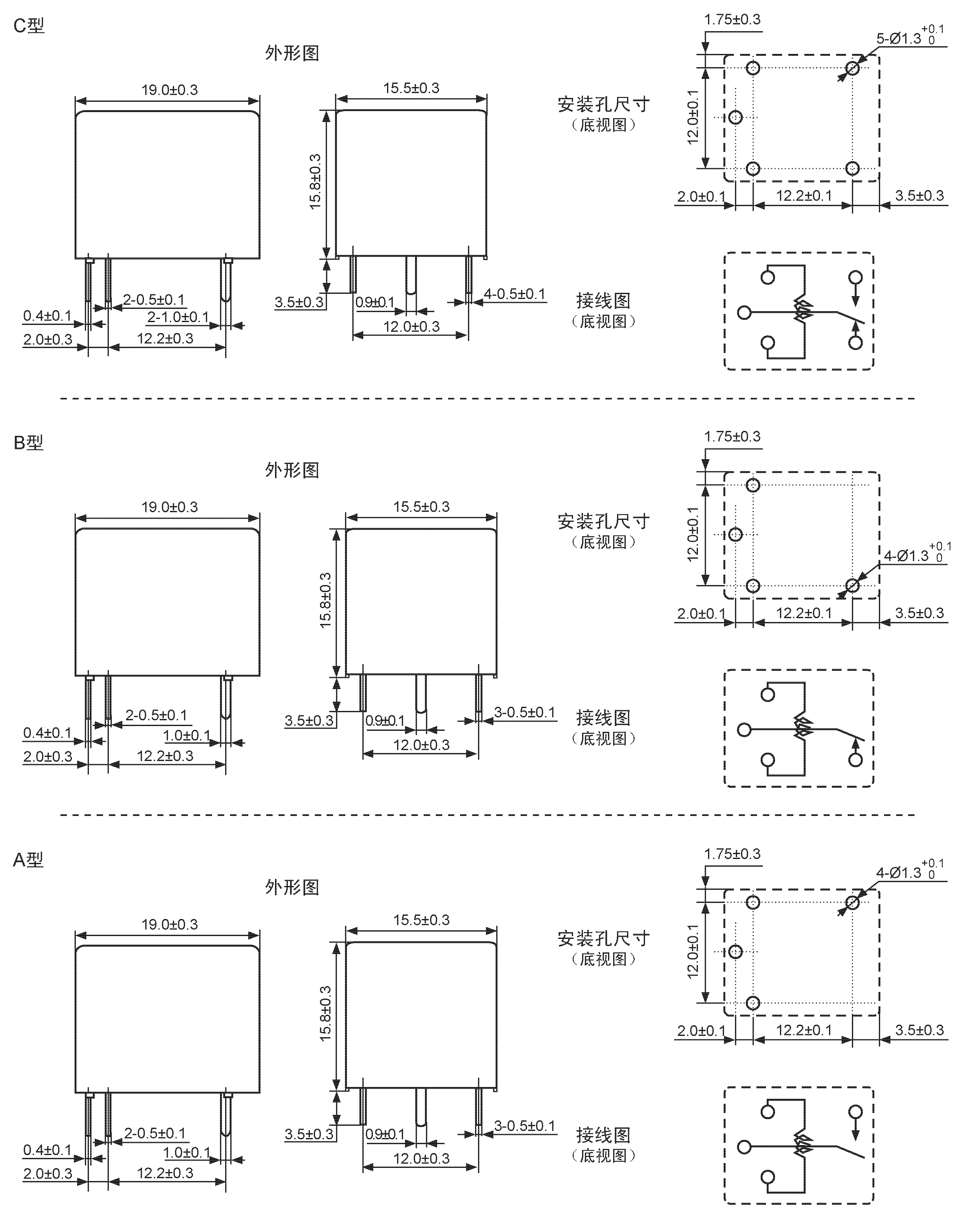

- 外形、接线、安装孔位图
- 产品包装规格
| 产品参数 | |
|---|---|
| 触点形式 | 1A,1B,1C |
| 触点负载 |
A型:15A 125VAC, 10A 250VAC C型:NO:10A 250VAC/24VDC NC:6A 250VAC/2 |
| 最大切换电压 | 250VAC/28VDC |
| 最大切换电流 | 15A |
| 最大切换功率 | 2,500VA,280W |
| 最小切换电压及电流 | 5VDC,100mA |
| 线圈参数 | |
|---|---|
| 线圈电压 | 3～48VDC |
| 线圈功率 |
360mW 450mW |
| 性能参数 | ||
|---|---|---|
| 介质耐压 | 触点与触点间 | 750VAC,1min |
| 触点与线圈间 | 1,500VAC,1min | |
| 电气寿命（次） | 100,000 | |
| 环境温度 | -40℃ to +85℃ | |
| 引出端方式 | 印制板式 | |
| 产品包装规格 | |
|---|---|
| 内包装方式 |
25只/管(塑管) 25只/管(塑盒) |
| 总数量（只） | 1000/箱 |
| 纸箱规格（长×宽×高）mm |
456×266×161(塑管) 323×221×280(塑盒) |
| 净重（Kg） | 8.2 |
| 毛重（Kg） |
10.0(塑管) 9.4(塑盒) |
